长征仪表磁翻板液位计油田项目应用现场分析

延长气田某区块集气站地埋污水罐的液位计为顶装式，顶 装式磁翻板液位计出现故障的原因概括如下：

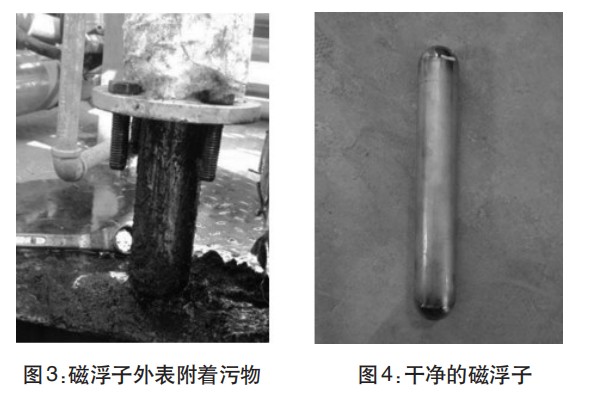

一，浮球、磁浮子外表附着污物 经过两年多运行，污水罐内可能沉淀污泥杂质导致液位计 示数不准。现场拆卸液位计，并且对浮球和磁浮子进行清洗。 （图3-图4）

二，浮球、磁浮子变形开裂 设备检修期间，清管作业时由于较大的管道压差伴随气流 以及管内污物经过排污管线进入地埋污水罐，剧烈的振动以及 气流冲击导致罐内浮球变形凹陷，甚至在气流压力作用下浮球 上升卡在罐顶。对于浮球开裂变形的情况需要更换浮球，浮球 卡在罐顶则需要打开人空进入罐内解除卡阻。

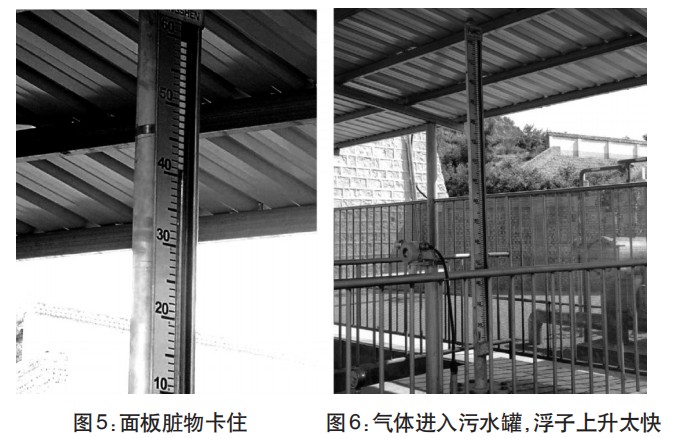

三，面板有脏物卡阻 面板有杂质进入会使磁翻板无法翻片，出现卡阻。解决方 法就是用一块小磁铁向下缓慢划过面板的磁翻板，如果正常翻转，则解除卡阻，否则要更换面板。（图5）

四，浮子上升下降太快，面板来不及反应 生产过程中由于自动排液撬故障开启手动排污时，会有气 体进入污水罐。气体的窜入导致液位计翻板迅速翻转至满值， 不是真实液位，而且容易损坏浮子。 解决方法是排液之前保持 自动放空和手动放空同时开启，缓慢打开手动排污阀，让污水 慢慢进入污水罐。（图6）

    长征仪表厂技术人员通过现场的检查和分析，讨论了影响顶装式液位计故障的主要原因以及解决措施。最后得出结论引起顶装式磁翻 板液位计故障的部位主要有浮球、磁浮子以及面板。在日常维 护中集气站值班人员只要掌握正确的维护方法，就能保证液位 计的无故障运行。
