液体涡轮流量计核心部件

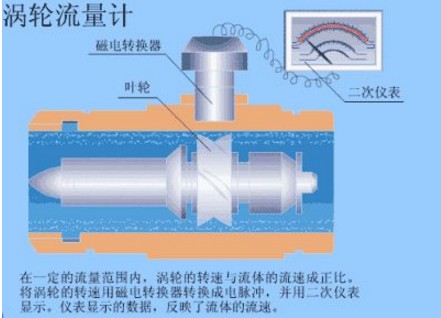

     涡轮流量计产品原理

     涡轮流量计是利用悬置于液体中叶片的转子或叶轮感受液体的平均流 速 而推 导 出被测流体的瞬 时流量和累计流量。从而实现流量测量目的。主要由传感器和转换器组成,信号输出方式包括脉冲、模拟量或数字通信方式。

温度补偿：

     流体的体积随温度的变化而变化，一般来说,温度升高,体积膨胀,流体的这种属性称为热膨胀性,用热膨胀率表示,不同流体具有不同的膨胀率，从试验的数据来看，温度变化对液体涡轮流量计的计量数影响有限。

整流器

涡轮流量计特性与管线内的速度分布有很大的关系,因此保证进人流量计的流体具有均匀的速度分布,是提高计量准确性的一个重要前提条件，因此研制的涡轮流量计内置了整流器，通过增加整流器,可以减少流量计前后直管段的长度,提高计量精度,减小体积和质量。

过滤器的作用：

液体涡轮流量计，主要是叶轮的转动，传输信号到放大器，因此要考虑到流量计的长期稳定的运行，需要增加过滤器，随着时间的变化，累积的杂质辉聚少成多，长期以往会卡住涡轮流量计的叶轮，影响测量精度和损坏也传动轴。
