顶装式磁翻板液位计原理及特点

长征仪表厂顶装式磁翻板液位计

1.1 原理

   根据浮力原理和磁性耦合作用研制而成。当被测容器中 的液位升降时，液位计主体管中的磁浮子也随之升降，浮子内 的磁钢通过磁耦合传递到翻板指示器，驱动红黄翻板翻转。液 位上升时，翻板由红色翻转为黄色；液位下降时，翻板由黄色翻 转为红色。面板的红黄界位处为容器内介质液位的实际高度， 从而实现液位的指示。

1.2 特点

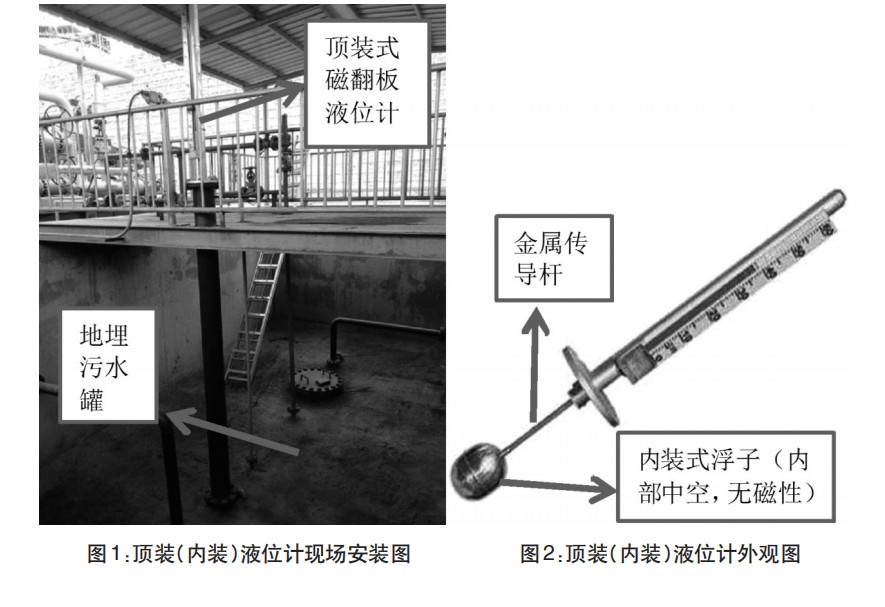

   顶装式磁翻板液位计测量范围大，读数直观清晰；密封结 合面少，不易渗漏，安全可靠；指示部分与被测介质隔离；易于 安装、维修方便。不适合于强烈振动和强磁的工作场合。（图1， 图2）

1.3 结构

  地埋污水罐液位计选用顶装式磁翻板液位计，主要由五部分组成。

A浮球：浮球直接安装于液体的容器中，内部中空，本身不 带有磁性，其顶端固定一细长的金属传导杆；

B磁浮子：磁浮子为一带有磁性的金属圆柱体，连接在金属 传导杆的另一端，处于护套筒内部，当低端的测量浮球在液面 最低时，传导杆顶部的磁性浮子正处于外部护套筒的最低端；

C面板：内部装有红黄磁翻板，磁翻板受金属传导杆顶部的 磁浮子磁性影响反转而出现颜色变化，由此能够指示出浮子的 高度即液体的液位高度；
