电磁流量计几种部件常见检测方法

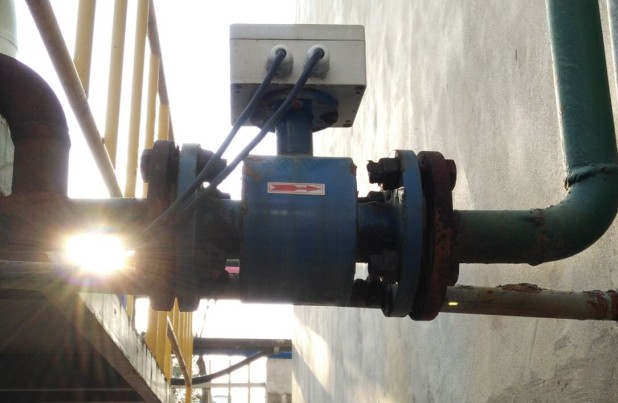

                                                  长征仪表厂电磁流量计几种部件常见检测方法：

一，电磁流量计励磁线圈检测：

         线圈电阻与仪表规格、口径有关，一般在15---150欧姆之间；线圈与电极、仪表外壳电气上是绝缘的，对于电磁流量计绝缘的概念是大于20 MΩ。断开与转换器接线后可用万用表检测。

R7、8=15---150Ω；R7、1≥20 MΩ；R7、2≥20 MΩ；R7、3≥20 MΩ；R8、1≥20 MΩ

R8、2≥20 MΩ；R8、3≥20 MΩ。

二，电磁流量计电极检测：

     电磁流量计常见的电极材料有：316L电极，哈氏合金B（HB电极），哈氏合金C（HC电极），钛电极，钽电极，铂金电极等，当管道内无介质时，电极间绝缘。R1、2≥20 MΩ；R1、3≥20 MΩ

R2、3≥20 MΩ；对于100mm口径仪表、介质是自来水，电极间的电阻大约是：R1、2=300---600 kΩ；R1、3=300---600 kΩ；R2、3=300---600 kΩ；它们是相互对称的。

三，输出检测（电流4-20毫安）

  根据仪表显示的瞬时流量和量程换算出4—20mA电流值，用万用表电流档测量（4mA为流量下限，20mA为流量上限）。

四，回路检测

     将转换器侧接线端1、2、3用二根导线相互短接，仪表应当显示“0m3/h”。将转换器侧接线端1、2、3断开，用手（或螺丝刀）分别触碰接线端2、3，仪表会分别显示一个“正的”、或“负的”跳变流量。

五，线圈供电回路检测

    线圈供电通常是“正”、“负”交变的方波恒流源，其电流值大约是±（50---300） mA，不能用万用表直接测量。可以在有流量时，利用仪表的瞬时流量显示间接检测。
